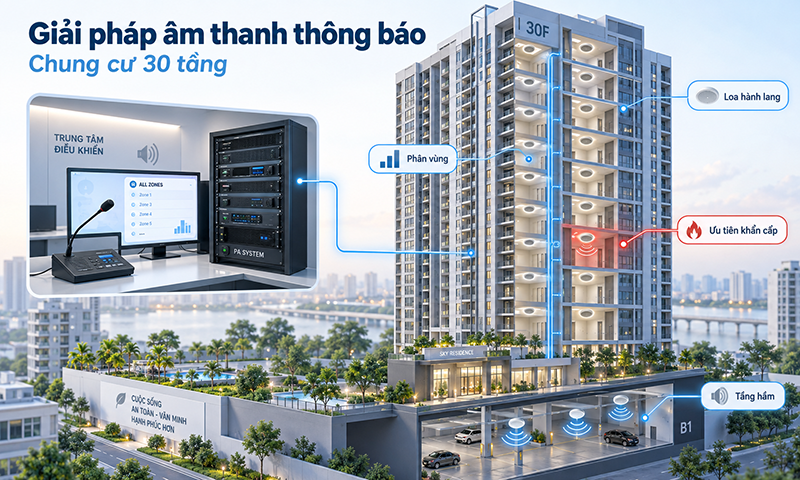

Giải pháp âm thanh thông báo cho chung cư 30 tầng

Một tòa chung cư 30 tầng có phạm vi sử dụng rộng, số lượng cư dân lớn và nhiều khu vực với đặc tính âm học khác nhau như hành lang, sảnh, tầng hầm, khu thương mại, phòng kỹ thuật hay khu tiện ích. Vì vậy, hệ thống âm thanh thông báo chung cư không thể chỉ đơn giản là lắp loa rồi nối về một amply trung tâm. Muốn vận hành ổn định, hệ thống cần được tính toán từ đầu về phân vùng, công suất, đường truyền, khả năng ưu tiên thông báo và đặc biệt là phương án hoạt động khi xảy ra sự cố.

Giải pháp âm thanh thông báo chung cư 30 tầng cần đáp ứng những gì?

Ở quy mô 30 tầng, hệ thống âm thanh thường phải thực hiện song song hai nhóm nhiệm vụ.

Thứ nhất là phục vụ vận hành hàng ngày. Ban quản lý có thể sử dụng hệ thống để thông báo lịch bảo trì, mất điện, mất nước, nhắc nhở cư dân, thông báo tại một tầng cụ thể hoặc phát nội dung chung cho toàn bộ tòa nhà.

Thứ hai, quan trọng hơn, hệ thống có thể tham gia vào quá trình cảnh báo và hướng dẫn thoát nạn khi xảy ra tình huống khẩn cấp nếu được thiết kế là một phần của hệ thống PA/VA theo hồ sơ PCCC của công trình.

Với chức năng này, thông báo khẩn cấp cần có mức ưu tiên cao hơn nhạc nền hoặc các thông báo thông thường. Nhiều hệ thống Voice Alarm chuyên dụng còn hỗ trợ giám sát thiết bị, đường loa, nguồn điện và tự động báo lỗi khi phát hiện bất thường. Chẳng hạn, các nền tảng PA/VA hiện đại của Bosch và TOA đều có cơ chế giám sát đường loa hoặc các thành phần của hệ thống nhằm duy trì khả năng hoạt động trong những ứng dụng yêu cầu độ an toàn cao.

Vì vậy, với một chung cư cao tầng, tiêu chí nên được đặt ra ngay từ thiết kế là: âm thanh phải rõ, dễ điều khiển, dễ xác định khu vực phát và không để một lỗi nhỏ khiến toàn bộ tòa nhà mất khả năng thông báo.

Nên chia bao nhiêu vùng âm thanh cho chung cư 30 tầng?

Một trong những phần quan trọng nhất khi thiết kế là chia zone.

Cách đơn giản và dễ quản lý nhất là coi mỗi tầng căn hộ như một vùng âm thanh độc lập. Như vậy, riêng 30 tầng có thể tương ứng với khoảng 30 zone. Khi cần thông báo mất nước tầng 12, ban quản lý chỉ chọn tầng 12 thay vì phát ra toàn bộ chung cư.

Tuy nhiên, thực tế hệ thống thường có nhiều vùng hơn số tầng.

Ngoài khu vực căn hộ, có thể tách riêng:

• Tầng hầm B1, B2 hoặc các tầng đỗ xe
• Sảnh lễ tân
• Khu thương mại
• Phòng sinh hoạt cộng đồng
• Khu vui chơi, bể bơi, phòng gym
• Khu kỹ thuật
• Khu vực sân và cổng
• Các không gian công cộng đặc biệt

Nếu chung cư có 30 tầng nổi và 2 tầng hầm, tổng hệ thống có thể cần khoảng 35–40 zone hoặc nhiều hơn tùy mặt bằng.

Trong từng dự án, không nhất thiết mỗi tầng phải luôn tương ứng đúng một zone. Với tầng có diện tích lớn, nhiều khối hoặc nhiều khu chức năng, một tầng hoàn toàn có thể được chia thành hai hoặc nhiều vùng.

Việc phân vùng này giúp hệ thống linh hoạt hơn rất nhiều. Người vận hành có thể gọi riêng từng tầng, một nhóm tầng, khu vực tầng hầm hoặc toàn bộ tòa nhà. Khi xảy ra sự cố, hệ thống cũng thuận lợi hơn trong việc thực hiện các kịch bản phát thông báo theo khu vực.

Cấu hình hệ thống âm thanh thông báo cho chung cư 30 tầng

Một hệ thống hoàn chỉnh thường được hình thành từ nhiều nhóm thiết bị phối hợp với nhau thay vì chỉ có loa và amply.

Loa thông báo

Loa là thiết bị cuối cùng đưa nội dung đến cư dân, vì vậy cần lựa chọn theo từng khu vực.

Tại hành lang và sảnh tầng, loa âm trần thường là lựa chọn gọn gàng nếu công trình sử dụng trần thạch cao hoặc trần kỹ thuật. Loa có thể bố trí dọc hành lang với khoảng cách được tính toán theo độ cao trần, góc phủ, công suất và mức ồn thực tế.

Những khu vực không thuận lợi để lắp loa âm trần có thể sử dụng loa hộp hoặc loa gắn tường.

Riêng tầng hầm thường có tiếng xe, quạt thông gió và độ vang lớn hơn hành lang căn hộ. Vì vậy có thể cần loa hộp công suất cao hoặc loa nén có khả năng tập trung âm thanh tốt hơn.

Không nên sử dụng duy nhất một mẫu loa cho tất cả các vị trí chỉ để đơn giản hóa việc mua thiết bị. Một chiếc loa phù hợp với hành lang yên tĩnh chưa chắc đã đủ rõ khi đưa xuống tầng hầm nhiều tiếng ồn.

Bộ điều khiển trung tâm

Đây có thể xem là “bộ não” của hệ thống.

Bộ điều khiển nhận tín hiệu từ micro, nguồn nhạc, bộ phát thông báo tự động hoặc hệ thống báo cháy, sau đó định tuyến nội dung tới đúng khu vực.

Với chung cư 30 tầng, nên ưu tiên hệ thống có khả năng quản lý nhiều zone, tạo nhóm zone và thiết lập mức ưu tiên khác nhau. Ví dụ micro PCCC có thể được đặt mức ưu tiên cao nhất, tiếp đến là thông báo vận hành, sau đó mới tới nhạc nền.

Các nền tảng PA/VA chuyên dụng hiện nay còn cho phép lưu sẵn file âm thanh cảnh báo, quản lý vùng và ghi nhận sự kiện hoặc lỗi hệ thống.

Amply công suất

Amply phải đủ công suất cho toàn bộ số loa được kết nối nhưng cũng cần được phân bổ hợp lý giữa các vùng.

Với hệ thống loa trở kháng cao 100V, các loa trên cùng đường dây thường được đấu song song và tổng công suất cài đặt trên loa không được vượt quá khả năng đầu ra của amply. Đây cũng là nguyên tắc được Bosch hướng dẫn cho các hệ thống loa điện áp không đổi 100V.

Ví dụ, nếu một tầng có 8 loa và mỗi loa sử dụng mức công suất 6W thì tải danh định của tầng đó là:

8 × 6W = 48W.

Nếu 30 tầng có cấu hình tương tự, riêng khu vực tầng căn hộ đã vào khoảng:

48W × 30 = 1.440W.

Con số này chưa bao gồm tầng hầm, sảnh và các khu vực chung.

Đây chỉ là phép tính minh họa. Công suất thực tế phải được xác định sau khi biết số lượng loa, mức tap công suất của từng loa và cách phân chia kênh amply. Khi thiết kế cũng nên có phần dự phòng hợp lý thay vì để bộ khuếch đại thường xuyên hoạt động sát giới hạn.

Micro thông báo

Micro thường được bố trí tại phòng trực bảo vệ, quầy lễ tân hoặc phòng điều khiển trung tâm.

Với chung cư 30 tầng, nên chọn loại micro chọn vùng hoặc bàn gọi zone thay vì micro thông thường. Người vận hành chỉ cần chọn tầng cần gọi, nhấn nút và phát thông báo.

Một số hệ thống có thể bố trí thêm micro khẩn cấp riêng tại phòng điều khiển chống cháy để sử dụng khi xảy ra sự cố.

Bộ phát thông báo tự động

Ngoài thông báo trực tiếp từ micro, hệ thống có thể lưu sẵn các nội dung thường sử dụng như:

• Thông báo thử hệ thống
• Thông báo sơ tán
• Hướng dẫn thoát hiểm
• Thông báo mất điện, mất nước
• Nhắc lịch bảo trì
• Nội quy khu vực chung

Kết hợp thêm bộ lập lịch, chung cư còn có thể phát thông báo theo khung giờ mà không cần nhân viên trực tiếp thao tác mỗi lần.

Nên dùng hệ thống analog hay âm thanh IP cho chung cư 30 tầng?

Cả hai phương án đều có thể triển khai nhưng với quy mô 30 tầng, hệ thống IP hoặc kiến trúc kết hợp IP và đường loa 100V thường có nhiều lợi thế về khả năng mở rộng và quản lý.

Một kiến trúc khá hợp lý là tín hiệu âm thanh và điều khiển được truyền qua mạng IP giữa các thiết bị trung tâm, trong khi từ amply tới hệ thống loa tại từng khu vực vẫn sử dụng đường loa 100V.

Các hệ thống mạng hiện đại có thể bố trí thiết bị theo kiến trúc tập trung hoặc phân tán. Bosch PRAESENSA chẳng hạn hỗ trợ bộ khuếch đại cho hệ thống loa 70V/100V đồng thời kết nối thiết bị qua mạng IP, cho phép triển khai cả kiến trúc centralized và decentralized.

Với tòa 30 tầng, cách bố trí phân tán có thể giúp giảm tình trạng tất cả dây loa phải chạy từ những tầng cao nhất về duy nhất một phòng rack dưới tầng thấp.

Tuy nhiên, analog 100V truyền thống vẫn có ưu điểm là dễ hiểu, dễ bảo trì và chi phí hợp lý. Nếu yêu cầu điều khiển không quá phức tạp, một hệ thống analog được thiết kế tốt vẫn đáp ứng hiệu quả.

Do đó, lựa chọn nên căn cứ vào quy mô thực tế, ngân sách, số lượng zone, yêu cầu PCCC và khả năng mở rộng trong tương lai chứ không nên mặc định rằng IP luôn tốt hơn analog.

Bố trí loa cho từng khu vực trong chung cư

Ở hành lang căn hộ, mục tiêu không phải là tạo âm lượng thật lớn mà là giúp người nghe hiểu rõ lời nói. Các loa nên được bố trí tương đối đều để hạn chế tình trạng chỗ quá to, chỗ lại quá nhỏ.

Sảnh thang máy thường là khu vực cư dân tập trung nên cũng cần được phủ âm tốt.

Tại tầng hầm, tiếng ồn nền có thể cao hơn đáng kể. Loa cần có mức âm lượng phù hợp và nên hướng về khu vực người di chuyển thay vì phát âm thanh lên các bề mặt bê tông gây phản xạ quá nhiều.

Đối với khu vực ngoài trời hoặc vị trí ẩm, nên sử dụng loa có khả năng chống chịu môi trường phù hợp.

Việc thiết kế không nên dựa hoàn toàn vào một khoảng cách cố định kiểu “cứ 10 m đặt một loa”. Khoảng cách thực tế còn phụ thuộc vào độ nhạy loa, công suất, hướng phủ, chiều cao lắp đặt, mức ồn nền và đặc điểm kiến trúc.

Yêu cầu về độ rõ và mức âm thanh khi phát cảnh báo

Đây là phần rất dễ bị bỏ qua nếu chỉ thiết kế theo kinh nghiệm.

TCVN 3890:2023 yêu cầu hệ thống loa thông báo và hướng dẫn thoát nạn phải giúp người trong công trình nghe rõ nội dung khi xảy ra sự cố. Tiêu chuẩn cũng đưa ra các yêu cầu cụ thể về mức âm cảnh báo, trong đó tín hiệu phải đủ lớn so với tiếng ồn thường xuyên của không gian nhưng không được vượt ngưỡng cho phép. Với phòng ngủ, tiêu chuẩn còn có yêu cầu riêng về mức âm thanh tại vị trí người đang ngủ.

Điều đó có nghĩa việc kiểm tra hệ thống sau khi lắp đặt không nên chỉ dừng ở câu hỏi “loa có kêu hay không”.

Quan trọng hơn là:

Người đứng ở cuối hành lang có hiểu nội dung không?

Khi quạt thông gió tầng hầm hoạt động, thông báo còn nghe rõ không?

Các khu vực gần loa có bị quá lớn trong khi vị trí xa lại quá nhỏ không?

Đây mới là những yếu tố phản ánh chất lượng thực tế của hệ thống.

Tích hợp hệ thống âm thanh với hệ thống báo cháy

Đối với chung cư cao tầng, khả năng phối hợp với hệ thống báo cháy là một yếu tố đặc biệt quan trọng.

Khi hệ thống nhận tín hiệu khẩn cấp, các nội dung thông thường như nhạc nền hoặc thông báo vận hành phải nhường quyền ưu tiên cho cảnh báo. Tùy giải pháp và kịch bản PCCC, hệ thống có thể phát bản tin ghi âm sẵn hoặc cho phép nhân viên trực sử dụng micro khẩn cấp để hướng dẫn cư dân.

Không phải lúc nào phương án tốt nhất cũng là phát cùng một bản tin tới cả 30 tầng.

Việc chia zone từ đầu tạo điều kiện để xây dựng các kịch bản thông báo phù hợp hơn với phương án thoát nạn của công trình.

Đặc biệt, không nên chỉ dựa vào số “30 tầng” để kết luận công trình thuộc nhóm yêu cầu nào. Các quy định an toàn cháy còn sử dụng khái niệm chiều cao PCCC và có các yêu cầu bổ sung đối với những nhóm nhà cao tầng nhất định. Vì vậy thiết kế cuối cùng cần đối chiếu hồ sơ PCCC và quy chuẩn hiện hành của chính công trình.

Cần chú ý gì khi thi công hệ thống cho tòa nhà 30 tầng?

Với một công trình lớn, chất lượng thi công đường dây ảnh hưởng trực tiếp tới độ ổn định lâu dài.

Tất cả tuyến loa nên được đánh số và ghi chú rõ ràng theo từng tầng, từng zone. Hai đầu cáp cần có ký hiệu để kỹ thuật viên có thể nhanh chóng xác định khi bảo trì.

Phòng rack trung tâm cần được bố trí thông thoáng, thuận tiện kiểm tra thiết bị và có phương án nguồn điện phù hợp với yêu cầu của hệ thống.

Nếu hệ thống phục vụ cảnh báo khẩn cấp, nên xem xét khả năng giám sát trạng thái đường loa. Các giải pháp chuyên dụng có thể sử dụng thiết bị cuối tuyến hoặc các phương pháp giám sát khác để phát hiện đứt dây và bất thường trên tuyến loa. Bosch hiện cũng sử dụng thiết bị end-of-line trong các hệ thống PA/VA để kiểm tra tính toàn vẹn của đường loa.

Một điểm khác thường bị bỏ qua là dự phòng mở rộng. Nếu hiện tại hệ thống sử dụng gần hết cổng zone và toàn bộ công suất amply, sau này việc bổ sung loa cho khu thương mại hay tiện ích mới sẽ tương đối khó khăn.

Gợi ý phương án cho một chung cư 30 tầng

Nếu xây dựng từ đầu, một cấu hình hợp lý có thể thiết kế theo hướng hệ thống PA/VA đa vùng, sử dụng mạng IP hoặc matrix làm lớp điều khiển trung tâm và đường loa 100V cho phần phân phối tới loa.

Ba mươi tầng căn hộ được chia độc lập thành các zone. Tầng hầm, sảnh, tiện ích và khu vực ngoài nhà được tách thành những zone riêng.

Phòng điều khiển bố trí bộ điều khiển trung tâm, micro chọn vùng và micro khẩn cấp. Hệ thống công suất được chia thành nhiều kênh hoặc nhiều bộ khuếch đại thay vì đặt toàn bộ tải lên một amply duy nhất.

Các tuyến loa quan trọng được giám sát trạng thái. Nguồn dự phòng và phương án hoạt động khi mất điện được thiết kế theo yêu cầu của hệ thống an toàn cháy.

Cách làm này giúp một sự cố thiết bị hoặc đường loa ít có nguy cơ ảnh hưởng đến toàn bộ tòa nhà, đồng thời tạo điều kiện thuận lợi hơn cho bảo trì và mở rộng sau này.
