Giải pháp âm thanh thông báo cho chung cư 20 tầng

Hệ thống âm thanh thông báo chung cư lớn không còn đơn giản là vài chiếc loa nối với một amply đặt tại phòng bảo vệ. Số lượng tầng lớn, đường dây kéo dài, nhiều khu vực có đặc điểm âm học khác nhau và đặc biệt là yêu cầu thông báo khi xảy ra sự cố khiến hệ thống cần được thiết kế ngay từ đầu theo hướng chia vùng, quản lý tập trung và có khả năng ưu tiên thông báo khẩn cấp.

Một giải pháp hợp lý cần đáp ứng đồng thời hai nhu cầu: phục vụ các thông báo vận hành hàng ngày của ban quản lý và hỗ trợ truyền tải hướng dẫn thoát nạn khi có tình huống khẩn cấp. Với quy mô 20 tầng, việc lựa chọn đúng kiến trúc hệ thống ngay từ đầu cũng giúp giảm đáng kể chi phí vận hành, sửa chữa và nâng cấp sau này.

Chung cư 20 tầng cần hệ thống âm thanh thông báo như thế nào?

Điểm khác biệt lớn nhất giữa một tòa nhà thấp tầng và chung cư 20 tầng nằm ở quy mô đường truyền cũng như số lượng khu vực cần quản lý.

Ngoài 20 tầng căn hộ, công trình thực tế thường còn có sảnh chính, tầng thương mại, tầng kỹ thuật, tầng hầm để xe, khu sinh hoạt cộng đồng, sân chơi, khu vực lễ tân và một số không gian ngoài trời. Mỗi khu vực lại có mức tiếng ồn và mục đích sử dụng khác nhau.

Hệ thống vì vậy nên đáp ứng những chức năng cơ bản như:

• Phát thông báo toàn bộ tòa nhà
• Thông báo riêng từng tầng hoặc nhóm tầng
• Phát thông báo tại tầng hầm, sảnh và khu công cộng
• Phát bản tin hoặc thông báo được ghi sẵn
• Phát thông báo trực tiếp từ micro tại phòng trực
• Ưu tiên nội dung cảnh báo khi có sự cố
• Liên kết với hệ thống báo cháy khi thiết kế yêu cầu
• Giám sát và phát hiện lỗi đường loa đối với hệ thống chuyên dụng

Đặc biệt, hệ thống phục vụ thông báo và hướng dẫn thoát nạn phải hướng đến khả năng truyền tải lời nói rõ ràng chứ không chỉ tạo ra âm lượng lớn. TCVN 3890:2023 yêu cầu hệ thống bảo đảm mọi người trong khu vực phục vụ có thể nghe rõ thông báo khi xảy ra sự cố. Tiêu chuẩn cũng quy định mức tín hiệu cảnh báo cần cao hơn tiếng ồn thường xuyên ít nhất 15 dBA tại khu vực đo.

Bởi vậy, thiết kế cho chung cư 20 tầng không nên áp dụng cứng nhắc công thức kiểu “mỗi tầng bốn loa” hay “cứ 10 m đặt một loa”. Số lượng thực tế còn phụ thuộc chiều dài hành lang, độ cao trần, độ vang, mức ồn và độ nhạy của mẫu loa được lựa chọn.

Phương án chia vùng âm thanh cho chung cư 20 tầng

Chia vùng, hay chia zone, là một trong những phần quan trọng nhất của giải pháp.

Về lý tưởng, 20 tầng căn hộ có thể được quản lý thành 20 vùng riêng biệt. Khi cần thông báo mất nước tại tầng 12 chẳng hạn, ban quản lý chỉ cần lựa chọn zone tầng 12 thay vì phát nội dung xuống cả tòa nhà.

Ngoài các tầng căn hộ, nên tách thêm một số vùng độc lập như tầng hầm, sảnh, khu thương mại, khu tiện ích và khu vực ngoài trời nếu có.

Một hệ thống thực tế có thể được tổ chức theo hướng:

• Zone 1 đến zone 20 dành cho 20 tầng căn hộ
• Zone riêng cho tầng hầm
• Zone riêng cho sảnh và lễ tân
• Zone riêng cho khu sinh hoạt cộng đồng
• Zone riêng cho khu thương mại hoặc tiện ích
• Zone ngoài trời nếu công trình có sân hoặc khuôn viên chung

Không nhất thiết mọi công trình đều phải chia đúng cấu trúc trên. Với dự án cần tối ưu chi phí, một số tầng có thể được ghép thành nhóm. Tuy nhiên, chia từng tầng riêng thường thuận tiện hơn cho vận hành và xử lý tình huống.

Khi phát thông báo hàng ngày, nhân viên có thể lựa chọn một tầng, một nhóm tầng hoặc toàn bộ hệ thống. Khi xuất hiện tín hiệu ưu tiên khẩn cấp, hệ thống có thể chuyển sang nội dung cảnh báo theo kịch bản đã thiết lập.

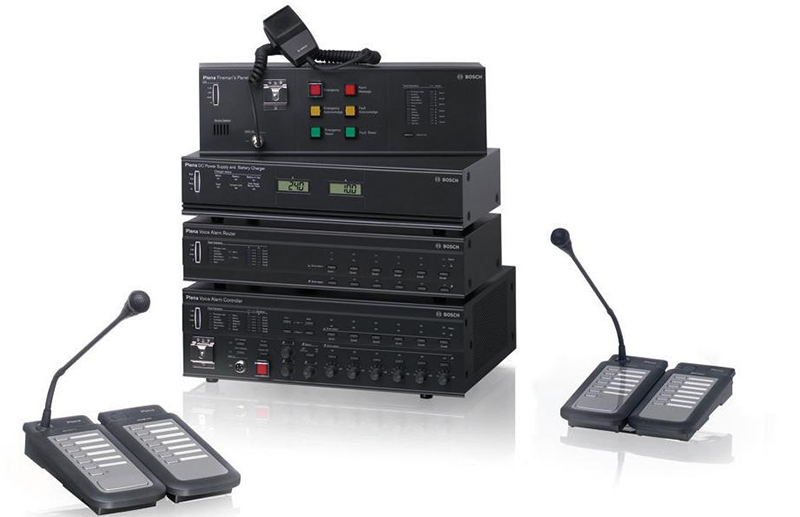

Các hệ thống Voice Alarm chuyên dụng hiện nay cũng hỗ trợ mô hình phân vùng, lưu thông báo, giám sát đường loa và chuyển đổi sang ampli dự phòng khi xảy ra lỗi. Chẳng hạn, Bosch PLENA VAS hỗ trợ giám sát đường loa, chuyển ampli dự phòng và mở rộng vùng thông qua các bộ định tuyến chuyên dụng.

Hệ thống loa cho 20 tầng nên bố trí ra sao?

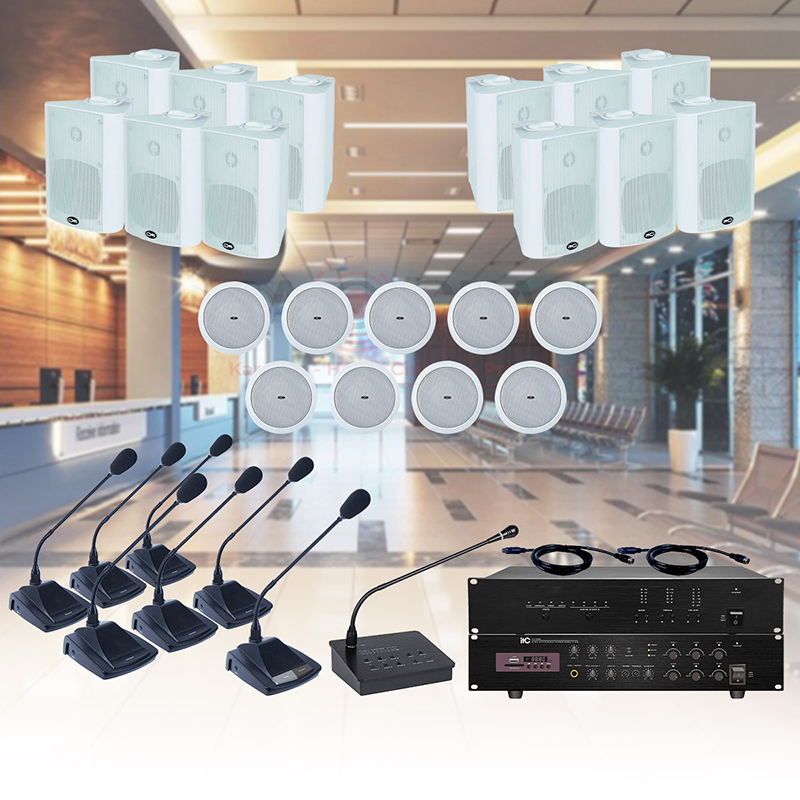

Hành lang căn hộ thường là khu vực sử dụng nhiều loa nhất. Với trần thạch cao, loa âm trần là lựa chọn phổ biến nhờ thiết kế gọn và khả năng phân bố âm thanh khá đồng đều. Nếu không thể khoét trần hoặc trần quá cao, có thể chuyển sang loa hộp treo tường.

Không nên đặt một vài loa công suất rất lớn rồi cố gắng phủ cả hành lang dài. Cách bố trí nhiều loa công suất vừa phải thường cho độ đồng đều tốt hơn, hạn chế tình trạng đứng gần loa thì quá lớn nhưng cuối hành lang lại nghe không rõ.

Ngoài hành lang, mỗi khu vực nên sử dụng loại loa phù hợp riêng.

Tại tầng hầm, môi trường thường có nhiều tiếng động cơ, tiếng quạt thông gió và độ vang lớn. Loa hộp hoặc loa nén có khả năng phát lời nói rõ thường phù hợp hơn loa âm trần công suất thấp.

Sảnh chung cư có thể sử dụng loa âm trần nếu kiến trúc cho phép. Khu vực ngoài trời nên lựa chọn loa có khả năng chịu tác động của môi trường tốt hơn.

Đối với loa phục vụ cảnh báo và hướng dẫn thoát nạn, việc bố trí cuối cùng phải căn cứ vào mức âm thanh đạt được tại khu vực cần bảo vệ. TCVN 3890:2023 quy định mức âm thanh tổng thể của tín hiệu cảnh báo không thấp hơn 75 dBA tại khoảng cách 3 m từ tín hiệu cảnh báo và không vượt quá 120 dBA ở bất kỳ vị trí nào; đồng thời phải cao hơn tiếng ồn thường xuyên ít nhất 15 dBA.

Như vậy, một tầng dài 20 m và một tầng có hành lang dài 60 m rõ ràng không thể sử dụng cùng số lượng loa chỉ vì đều được gọi là “một tầng”.

Nên sử dụng hệ thống loa trở kháng cao 100V

Với chung cư 20 tầng, đường loa có thể kéo từ phòng điều khiển qua trục kỹ thuật rồi phân phối đến hàng chục hoặc hàng trăm loa. Vì thế, hệ thống loa trở kháng cao 70V/100V thường phù hợp hơn cách đấu loa trở kháng thấp thông thường.

Ưu điểm lớn của hệ thống 100V là cho phép truyền tín hiệu trên khoảng cách dài và đấu nhiều loa trên cùng tuyến. Mỗi loa được lựa chọn mức công suất thông qua biến áp tích hợp, chẳng hạn 3W, 6W hoặc các mức khác tùy model.

Khi tính công suất, cần cộng tổng công suất tap của toàn bộ loa trên từng tuyến hoặc từng zone, sau đó lựa chọn ampli có công suất lớn hơn tổng tải thực tế để có phần dự phòng.

Ví dụ, nếu một zone sử dụng 8 loa và mỗi loa được đặt ở mức 6W thì tải danh định của zone là 48W. Không nên lựa chọn ampli có công suất đúng 48W rồi vận hành sát giới hạn liên tục. Cần có khoảng dự phòng phù hợp theo thiết kế và hướng dẫn của nhà sản xuất.

Các ampli dành cho hệ thống PA/VA chuyên nghiệp phổ biến hỗ trợ trực tiếp đầu ra 70V/100V nhằm phục vụ những mạng loa phân tán như vậy.

Trung tâm điều khiển và amply nên bố trí thế nào?

Phòng trung tâm thường đặt tại phòng trực an ninh, phòng điều khiển PCCC hoặc phòng kỹ thuật phù hợp với hồ sơ thiết kế của công trình.

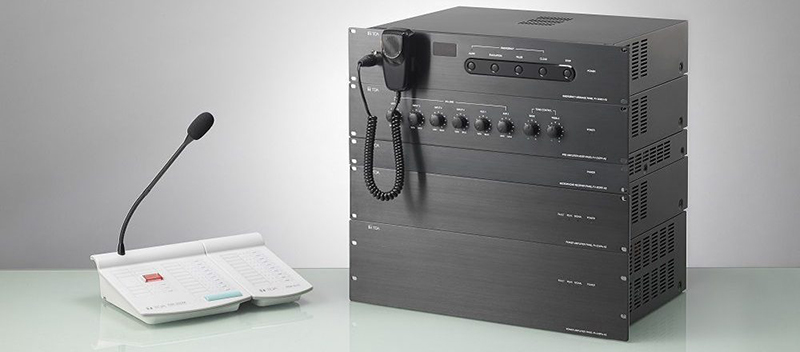

Tại đây có thể bố trí một tủ rack chứa các thiết bị chính như bộ điều khiển trung tâm, bộ chọn vùng, amply công suất, micro gọi vùng, bộ phát thông báo tự động, thiết bị giám sát và nguồn dự phòng.

Đối với chung cư 20 tầng, không nên chỉ sử dụng một amply duy nhất cho toàn bộ tòa nhà nếu hệ thống có quy mô lớn. Việc chia tải qua nhiều kênh hoặc nhiều ampli giúp quản lý từng khu vực tốt hơn và giảm phạm vi ảnh hưởng nếu một thiết bị gặp sự cố.

Một cấu hình chuyên nghiệp còn có thể có ampli dự phòng. Nếu ampli chính gặp lỗi, hệ thống chuyển tuyến cần thiết sang ampli dự phòng để duy trì khả năng phát thông báo.

Micro gọi vùng cũng rất hữu ích. Nhân viên trực có thể chọn “tầng 5”, “tầng hầm” hoặc “toàn bộ” ngay trên bàn gọi rồi phát nội dung, thay vì phải thao tác trực tiếp trên tủ thiết bị.

Tích hợp âm thanh thông báo với hệ thống báo cháy

Đây là phần cần được tính ngay khi thiết kế chứ không nên bổ sung sau khi công trình đã hoàn thiện.

QCVN 06:2022/BXD và Sửa đổi 1:2023 có các yêu cầu an toàn cháy áp dụng cho phạm vi nhà chung cư theo quy định của quy chuẩn. Trong những trường hợp thuộc yêu cầu thiết kế, hệ thống loa truyền thanh và điều khiển thoát nạn là một thành phần cần được xem xét cùng hệ thống báo cháy và các giải pháp an toàn cháy khác.

Khi xảy ra cháy, trung tâm báo cháy có thể truyền tín hiệu sang hệ thống âm thanh. Hệ thống sau đó thực hiện kịch bản đã được cấu hình, chẳng hạn dừng nhạc nền hoặc thông báo thông thường, kích hoạt tín hiệu cảnh báo và phát bản tin hướng dẫn tại các vùng được chỉ định.

Ưu tiên trong tình huống này phải thuộc về nội dung khẩn cấp.

Điều này có nghĩa là dù ban quản lý đang phát thông báo sinh hoạt, tín hiệu cảnh báo được thiết kế với mức ưu tiên cao hơn vẫn có thể chiếm quyền hệ thống.

Ở các giải pháp chuyên nghiệp, chức năng giám sát còn giúp kiểm tra tình trạng đường loa, bộ khuếch đại hoặc một số thành phần quan trọng khác. Đây là khác biệt lớn giữa một bộ “amply + loa thông báo” thông thường và hệ thống Voice Alarm được thiết kế cho nhiệm vụ an toàn.

Có nên sử dụng âm thanh IP cho chung cư 20 tầng?

Với công trình xây mới hoặc dự án yêu cầu khả năng mở rộng cao, âm thanh IP là một phương án đáng cân nhắc.

Thay vì mọi tín hiệu âm thanh đều phải đi theo kiến trúc analog tập trung truyền thống, hệ thống IP có thể truyền âm thanh và dữ liệu điều khiển qua hạ tầng mạng. Các bộ điều khiển, ampli mạng hoặc thiết bị đầu cuối được kết nối và quản lý tập trung.

Một số hệ thống PA/VA thế hệ mới còn hỗ trợ định nghĩa zone, nhóm zone, quản lý bản tin, ghi nhật ký sự kiện và giám sát lỗi thông qua nền tảng điều khiển mạng. Bosch PRAESENSA là một ví dụ về kiến trúc PA/VA sử dụng Ethernet và hỗ trợ quản lý zone cũng như giám sát trạng thái hệ thống.

Tuy nhiên, IP không phải lúc nào cũng đồng nghĩa với tốt hơn. Với chung cư có cấu trúc đơn giản và ngân sách vừa phải, hệ thống 100V analog chia zone vẫn có thể rất hiệu quả.

Điều quan trọng là xác định nhu cầu ngay từ đầu. Nếu dự án có nhiều tòa, nhiều phân khu, cần quản lý tập trung hoặc dự kiến mở rộng trong tương lai, kiến trúc IP sẽ thể hiện lợi thế rõ hơn.

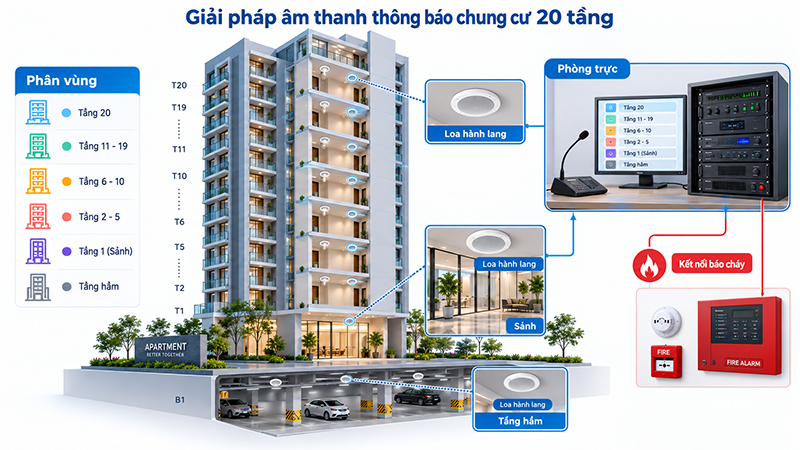

Một cấu hình tham khảo cho chung cư 20 tầng

Nếu xây dựng một cấu hình tổng quát, hệ thống có thể bắt đầu từ trung tâm điều khiển PA/VA đặt tại phòng trực. Trung tâm kết nối với micro chọn vùng để nhân viên phát thông báo trực tiếp và đồng thời lưu các nội dung phát tự động.

Từ trung tâm, tín hiệu được đưa tới các ampli công suất rồi phân phối tới từng zone thông qua hệ thống dây 100V.

Hai mươi tầng căn hộ có thể được chia thành 20 zone riêng. Tầng hầm, sảnh và các khu công cộng được tách thêm thành những zone độc lập.

Trên mỗi tầng, loa được phân bố dọc hành lang và tại những vị trí cần truyền thông tin. Số lượng loa được xác định dựa trên mặt bằng và mức SPL cần đạt, không chốt chỉ dựa vào số tầng.

Toàn bộ hệ thống sau đó được kết nối với trung tâm báo cháy theo kịch bản và hồ sơ thiết kế đã được phê duyệt. Nguồn dự phòng, giám sát đường loa và ampli dự phòng được bổ sung tùy cấp độ hệ thống và yêu cầu an toàn của dự án.

Nhìn từ góc độ vận hành, đây là cấu trúc khá linh hoạt: ban quản lý vừa có thể thông báo từng tầng trong ngày thường, vừa có khả năng phát đồng loạt hoặc theo kịch bản khi xuất hiện tình huống đặc biệt.

Những lưu ý khi triển khai thực tế

Một hệ thống âm thanh chung cư tốt không được đánh giá bằng việc có thật nhiều loa hay sử dụng amply công suất thật lớn. Quan trọng hơn là khả năng nghe rõ, độ đồng đều và sự ổn định của toàn hệ thống.

Ngay từ giai đoạn khảo sát nên có mặt bằng từng tầng, chiều dài hành lang, độ cao trần, vị trí trục kỹ thuật và phòng trung tâm.

Các tuyến loa cũng cần được đánh dấu rõ ràng theo tầng và theo zone. Điều này rất nhỏ nhưng giúp việc bảo trì sau vài năm dễ dàng hơn nhiều. Khi tầng 14 mất tiếng, kỹ thuật viên có thể nhanh chóng xác định tuyến cần kiểm tra thay vì lần lại hàng trăm mét dây.

Cũng không nên tận dụng một tuyến dây quá dài để ghép quá nhiều khu vực chỉ nhằm tiết kiệm thiết bị. Chi phí đầu tư ban đầu có thể giảm nhưng đổi lại khả năng cô lập lỗi và quản lý hệ thống về sau sẽ kém hơn.

Cuối cùng, hệ thống phục vụ mục đích cảnh báo và thoát nạn cần được thiết kế, lựa chọn thiết bị, thi công và nghiệm thu phù hợp với hồ sơ PCCC cũng như những quy định, tiêu chuẩn đang áp dụng cho công trình cụ thể. Không nên xem một cấu hình tham khảo trên giấy là phương án thay thế cho thiết kế kỹ thuật thực tế.
