Kích thước cục đẩy công suất có quan trọng không?

Kích thước cục đẩy công suất là thông số thường bị bỏ qua khi chọn thiết bị âm thanh. Nhiều người tập trung vào công suất 8Ω, 4Ω, số kênh hay mạch Class D, Class H nhưng đến khi lắp vào tủ rack mới phát hiện máy quá sâu, quá nặng hoặc chiếm nhiều không gian hơn dự tính. Thực tế, cục đẩy sử dụng cho hệ thống âm thanh hội trường chuyên nghiệp có chiều rộng khá đồng nhất do phần lớn tuân theo chuẩn rack 19 inch, trong khi chiều cao và đặc biệt là chiều sâu có thể khác nhau rất nhiều.

Hiểu rõ kích thước cục đẩy không chỉ giúp chọn đúng tủ rack mà còn ảnh hưởng đến cách bố trí thiết bị, khả năng tản nhiệt, vận chuyển và độ bền khi sử dụng lâu dài.

Kích thước cục đẩy công suất được tính như thế nào?

Thông số kích thước của cục đẩy thường được nhà sản xuất thể hiện dưới dạng W × H × D, tức rộng × cao × sâu. Tuy nhiên, một số hãng lại ghi H × W × D nên khi đọc thông số cần chú ý thứ tự.

Ví dụ Yamaha công bố toàn bộ PX10, PX8, PX5 và PX3 có kích thước W × H × D là 480 × 88 × 388 mm. Crown XLi 2500 có kích thước khoảng 48,3 × 8,9 × 31,5 cm. Trong khi QSC GX Series chỉ sâu khoảng 257 mm dù vẫn cao 2U và rộng tiêu chuẩn gần 19 inch.

Như vậy, hai chiếc cục đẩy nhìn từ phía trước có thể gần như giống hệt nhau nhưng phần thân phía sau lại dài ngắn rất khác.

Chiều rộng

Phần lớn cục đẩy chuyên nghiệp được thiết kế để lắp vào rack 19 inch.

Theo tiêu chuẩn rack thông dụng, mặt thiết bị có chiều rộng khoảng 482,6 mm, tương đương 19 inch. Khoảng cách giữa các vị trí bắt vít cũng được tiêu chuẩn hóa để thiết bị của nhiều thương hiệu khác nhau có thể lắp chung một rack.

Vì thế chúng ta thường gặp cục đẩy rộng khoảng 480–483 mm.

Ví dụ:

Crown XLi 2500 rộng 48,3 cm. Yamaha PX Series rộng 480 mm. QSC GX Series rộng 483 mm. Powersoft T Series có mặt máy rộng khoảng 484 mm.

Chênh lệch vài milimet này không có nghĩa thiết bị thuộc chuẩn rack khác. Cách đo mặt máy, tai rack và dung sai thiết kế của từng hãng có thể khiến thông số công bố hơi khác nhau.

Chiều cao

Chiều cao thường được quy đổi thành đơn vị U hoặc RU.

Một U tương đương 1,75 inch, tức 44,45 mm. Vì vậy về mặt tiêu chuẩn:

• 1U tương đương khoảng 44,45 mm.
• 2U tương đương khoảng 88,9 mm.
• 3U tương đương khoảng 133,35 mm.
• 4U tương đương khoảng 177,8 mm.

Trong âm thanh chuyên nghiệp, cục đẩy 2U rất phổ biến. Máy có mặt trước cao khoảng 88–89 mm, vừa đủ không gian bố trí quạt, linh kiện công suất, màn hình hoặc hệ thống điều khiển.

Chiều sâu

Chiều sâu mới là thông số dễ gây nhầm nhất.

Không có một chiều sâu cố định cho cục đẩy 19 inch. Một chiếc có thể sâu hơn 250 mm, chiếc khác gần 400 mm, thậm chí vượt 480 mm.

Do đó, biết cục đẩy “2U, rack 19 inch” vẫn chưa đủ để kết luận nó có vừa tủ hay không.

Kích thước cục đẩy 1U

Cục đẩy 1U có chiều cao khoảng 44–45 mm. Ưu điểm lớn nhất là tiết kiệm không gian rack, đặc biệt khi hệ thống sử dụng nhiều kênh công suất.

Một ví dụ khá rõ là Powersoft T Series. Hãng công bố T302, T602, T304 và T604 có kích thước khoảng 484 × 405 × 44,5 mm. Như vậy thân máy chỉ cao 1U nhưng chiều sâu lên tới khoảng 405 mm.

Crown CT 4150 cũng là một cục đẩy dạng 1U, có kích thước khoảng 1,75 × 19 × 15,19 inch.

Ưu điểm của cục đẩy 1U

Máy 1U giúp giảm đáng kể chiều cao của rack. Ví dụ cùng cần bốn cục đẩy, nếu sử dụng loại 2U thì riêng phần công suất đã cần khoảng 8U. Nếu dùng loại 1U thì chỉ cần khoảng 4U trước khi tính thêm khoảng trống hoặc các thiết bị khác.

Điều này rất hữu ích với dàn âm thanh lưu động bởi rack thấp hơn thường dễ vận chuyển hơn.

Tuy nhiên, 1U không đồng nghĩa chiếc máy chắc chắn nhỏ ở mọi chiều. Powersoft T Series là ví dụ điển hình: máy rất mỏng nhưng sâu hơn 40 cm.

Vì vậy không nên chỉ nhìn vào số U.

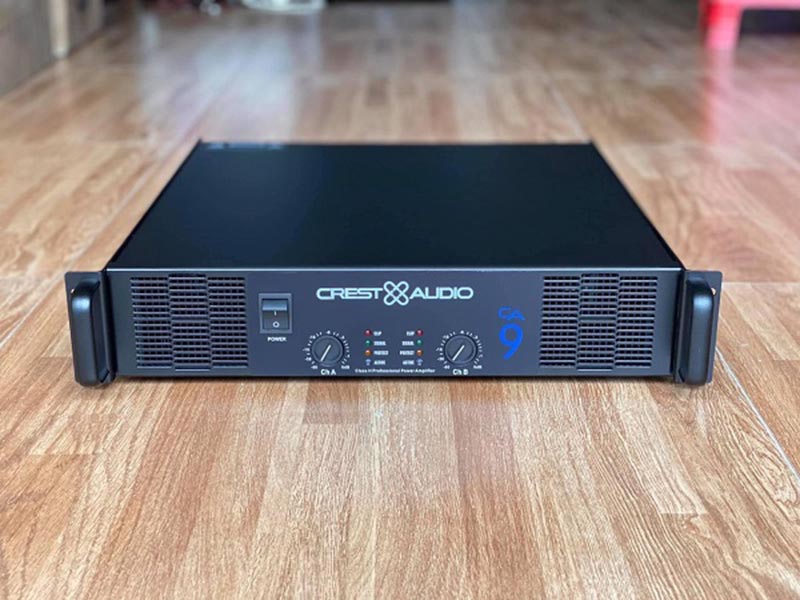

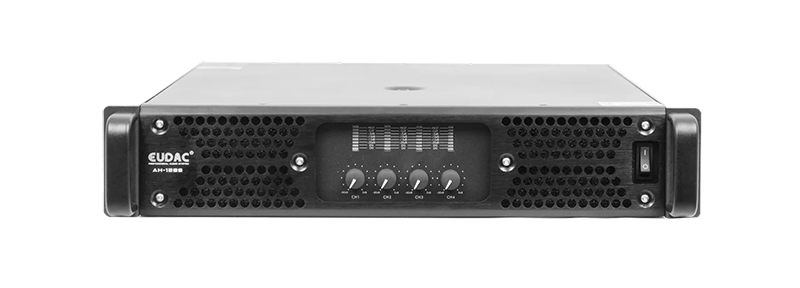

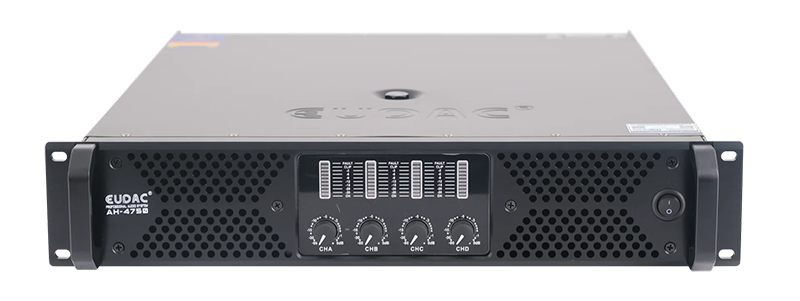

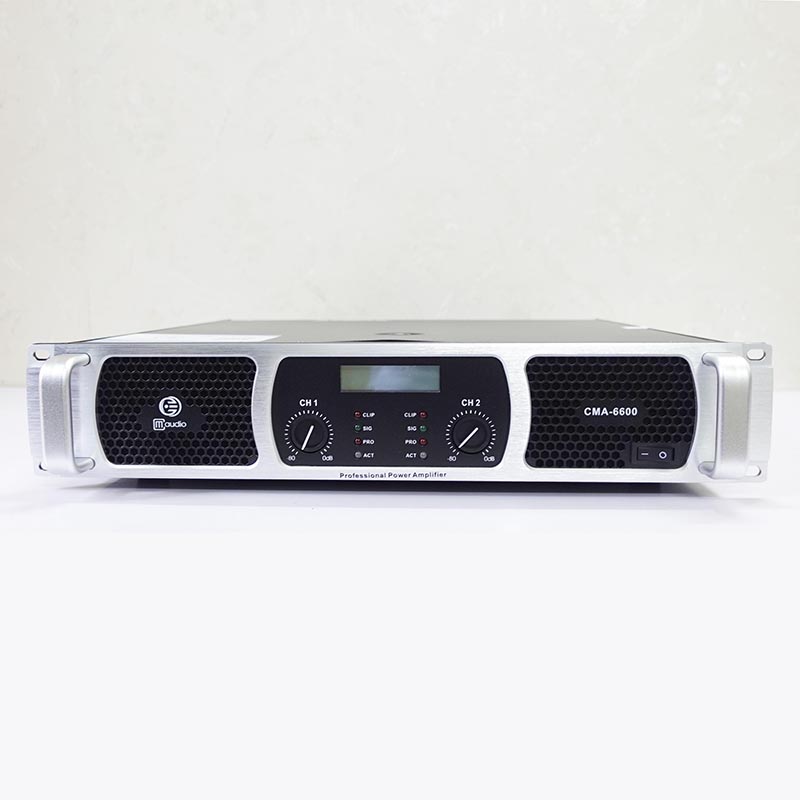

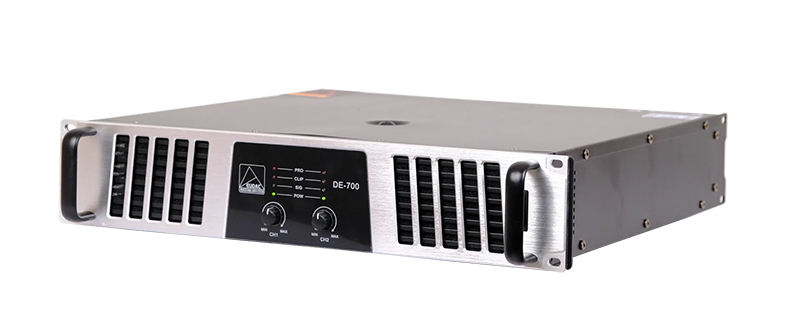

Kích thước cục đẩy 2U

Đây là kích thước phổ biến nhất đối với cục đẩy karaoke, hội trường và sân khấu.

Mặt máy thường cao khoảng 88–89 mm, rộng khoảng 480–483 mm. Điểm khác nhau chủ yếu nằm ở chiều sâu và trọng lượng.

Crown XLi 2500

Crown XLi 2500 có kích thước 19 × 3,5 × 12,4 inch, tương đương khoảng 48,3 × 8,9 × 31,5 cm. Trọng lượng máy khoảng 13,5 kg.

Đây là kiểu cục đẩy 2U tương đối quen thuộc: mặt trước chuẩn rack, thân không quá dài nhưng vẫn sử dụng một khoảng không gian đáng kể phía sau.

Crown XLS 2502

XLS 2502 cũng rộng 19 inch và cao 3,5 inch nhưng chỉ sâu khoảng 10,7 inch. Máy nặng khoảng 4,9 kg.

Như vậy, dù cùng mang mặt máy 2U, XLS 2502 ngắn và nhẹ hơn đáng kể so với XLi 2500.

Đây là minh chứng khá rõ cho việc không nên đánh giá kích thước cục đẩy chỉ bằng chiều cao.

Crown XTi 4002

Crown XTi 4002 tiếp tục sử dụng mặt 2U, với kích thước 3,5 × 19 × 12,25 inch và trọng lượng khoảng 8,4 kg.

Chiều sâu khoảng hơn 31 cm khiến XTi 4002 nằm giữa những mẫu cực ngắn và các cục đẩy thân dài.

Yamaha PX Series

Yamaha thiết kế PX10, PX8, PX5 và PX3 cùng một bộ khung kích thước 480 × 88 × 388 mm. Yamaha cũng ghi rõ chiều cao 88 mm tương ứng 2U.

Đáng chú ý là PX Series sâu gần 39 cm. Nếu sử dụng loại rack nông chỉ dựa vào việc thấy máy “2U chuẩn 19 inch”, người mua rất dễ gặp tình trạng mặt trước lắp được nhưng phía sau không còn đủ không gian cho dây và đầu nối.

QSC GX Series

QSC GX3, GX5 và GX7 có kích thước H × W × D khoảng 89 × 483 × 257 mm.

Như vậy cùng là cục đẩy 2U nhưng thân máy chỉ sâu khoảng 25,7 cm, ngắn hơn Yamaha PX Series trên 13 cm.

Sự khác biệt này rất đáng kể khi đóng rack di động.

Peavey IPR2 3000

Peavey IPR2 3000 có chiều cao 3,5 inch, rộng 19 inch và sâu khoảng 10,5 inch tính từ phía sau mặt trước, cộng thêm phần tay cầm phía trước. Máy chỉ nặng khoảng 5,62 kg.

Đây tiếp tục là ví dụ cho xu hướng sử dụng nguồn switching và thiết kế nhẹ để giảm cả trọng lượng lẫn độ sâu của cục đẩy.

Cục đẩy có thể sâu tới mức nào?

Không nên mặc định rằng cục đẩy 2U sẽ chỉ sâu khoảng 30 cm.

Một số ampli lắp đặt chuyên nghiệp có chassis khá dài. Crown DCi 8|600 có kích thước 483 × 89 × 432 mm. DCi 2|2400N thậm chí có chiều sâu 483 mm, gần bằng chính chiều rộng mặt máy.

Điều này cho thấy một tủ rack chỉ đủ chuẩn 19 inch ở mặt trước chưa chắc phù hợp với mọi cục đẩy.

Khi chọn rack, cần tính cả:

chiều sâu thân máy;

jack tín hiệu XLR;

đầu Speakon hoặc dây loa;

dây nguồn;

không gian uốn dây;

khoảng thoáng dành cho quạt và đường gió.

Đây là “kích thước vận hành” thực tế của cục đẩy, thường lớn hơn kích thước thân máy ghi trong catalogue.

Chọn tủ rack theo kích thước cục đẩy như thế nào?

Đây là phần thực tế hơn việc chỉ ghi kích thước trên giấy.

Tính số U cần sử dụng

Giả sử hệ thống có:

• hai cục đẩy 2U;
• một vang số 1U;
• một bộ quản lý nguồn 1U;
• một đầu thu micro 1U.

Tổng chiều cao thiết bị đã là 7U.

Nhưng chọn đúng rack 7U chưa chắc là lựa chọn tốt. Thực tế thường nên dự phòng thêm không gian cho tản nhiệt, dây và khả năng bổ sung thiết bị sau này.

Với hệ thống trên, rack 8U, 10U hoặc lớn hơn có thể hợp lý hơn tùy cách bố trí.

Không chỉ nhìn độ sâu danh nghĩa của rack

Đây là sai lầm phổ biến nhất.

Giả sử cục đẩy sâu 388 mm như Yamaha PX. Nếu tủ rack chỉ có khoảng không gian sử dụng thực tế gần tương đương con số đó thì sau khi cắm Speakon, XLR và dây nguồn, phía sau rất dễ bị chật.

Yamaha còn khuyến nghị khi lắp rack cần đảm bảo thông gió và để phía sau rack cách tường hoặc bề mặt khác ít nhất khoảng 10 cm nếu rack được bố trí theo hướng thông thoáng phía sau.

Vì vậy, tủ rack không nên được chọn theo kiểu “máy sâu 39 cm thì mua rack sâu 40 cm là đủ”.

Cục đẩy nặng cần được đỡ chắc chắn

Một chiếc XLi 2500 nặng khoảng 13,5 kg. Nếu lắp nhiều máy vào rack lưu động, tổng trọng lượng có thể tăng rất nhanh.

Không nên để toàn bộ tải của một cục đẩy nặng chỉ treo lâu dài trên hai tai rack phía trước nếu nhà sản xuất có khuyến nghị hỗ trợ phía sau.

QSC đặc biệt nhấn mạnh việc hỗ trợ phía sau ampli là quan trọng khi sử dụng trong các hệ thống di động và touring. Hãng có cả bộ rear rack mounting để cố định phần sau của thiết bị.

Điều này giúp giảm lực bẻ lên tai rack khi xe vận chuyển rung hoặc rack bị nghiêng.

Kích thước ảnh hưởng như thế nào đến tản nhiệt?

Cục đẩy nhỏ chưa chắc khó tản nhiệt, nhưng cách lắp đặt sai có thể khiến bất kỳ chiếc máy nào bị quá nhiệt.

Yamaha cho biết PX Series có thể được lắp chồng nhiều ampli, nhưng khi bố trí cùng những thiết bị sinh nhiệt lớn khác, hãng khuyến nghị để hơn 1U khoảng trống và sử dụng panel thông gió nếu cần. Phía sau rack cũng cần đủ thông thoáng để không khí lưu chuyển.

QSC GX Series lại yêu cầu giữ thông thoáng cửa xả phía sau và khuyến nghị lắp trong rack hở phía sau.

Điểm quan trọng ở đây là không có một quy tắc “cứ cục đẩy là phải chừa đúng 1U” áp dụng cho mọi model. Hướng gió và yêu cầu khoảng trống phải dựa vào hướng dẫn của từng hãng.

Có nên ưu tiên cục đẩy càng nhỏ càng tốt?

Không nhất thiết.

Cục đẩy nhỏ và nhẹ mang lại lợi thế lớn khi vận chuyển, nhưng việc lựa chọn vẫn phải dựa vào công suất, trở kháng tải, số kênh, khả năng hoạt động liên tục, bảo vệ loa và yêu cầu thực tế của hệ thống.

Một chiếc 1U hiện đại có thể rất mạnh, nhưng cũng có model 2U truyền thống phù hợp hơn với ngân sách hoặc cấu hình loa đang có.

Kích thước nên được xem như một tiêu chí kỹ thuật song song với công suất chứ không phải tiêu chí quyết định chất lượng âm thanh.

Kinh nghiệm đo kích thước trước khi mua rack

Nếu đã có cục đẩy trong tay, tốt nhất nên đo trực tiếp thay vì chỉ dựa hoàn toàn vào thông số trên website.

Hãy đo từ điểm nhô ra phía trước tới phần xa nhất phía sau. Sau đó thử cắm dây nguồn và toàn bộ jack dự kiến sử dụng để hình dung khoảng không gian thực tế.

Nếu chưa mua máy, nên tìm đúng manual hoặc datasheet của model đó. Không nên lấy kích thước của một model cùng series rồi mặc định tất cả giống nhau, trừ khi hãng xác nhận chúng dùng chung chassis như Yamaha PX Series.

Ngoài ra cần kiểm tra trọng lượng tổng của toàn bộ rack. Một tủ có thể đủ kích thước nhưng chưa chắc thuận tiện để di chuyển khi lắp đầy cục đẩy bên trong.

Kích thước cục đẩy công suất bao nhiêu là phổ biến?

Nếu cần một con số dễ hình dung, phần lớn cục đẩy sân khấu và karaoke chuyên nghiệp có chiều rộng khoảng 48 cm do sử dụng chuẩn rack 19 inch. Chiều cao phổ biến khoảng 8,8–8,9 cm, tương đương 2U.

Chiều sâu lại biến thiên rất rộng. QSC GX Series chỉ khoảng 25,7 cm; Crown XLi 2500 khoảng 31,5 cm; Yamaha PX Series khoảng 38,8 cm; Powersoft T Series dù chỉ cao 1U vẫn sâu khoảng 40,5 cm, trong khi một số Crown DCi có thể sâu trên 43 cm hoặc tới khoảng 48,3 cm.

Do đó, câu hỏi “cục đẩy kích thước bao nhiêu?” không nên chỉ trả lời bằng một con số cố định.

Điều cần nhớ là mặt máy thường được chuẩn hóa, còn chiều sâu, trọng lượng và yêu cầu tản nhiệt mới là những yếu tố tạo ra khác biệt lớn giữa các model.

Khi xây dựng dàn âm thanh, hãy kiểm tra đồng thời chiều rộng, số U, chiều sâu, trọng lượng và hướng thông gió trước khi chọn rack. Chỉ một bước nhỏ này có thể tránh được khá nhiều tình trạng như máy không lọt tủ, dây phía sau bị gập, rack quá nặng hoặc cục đẩy thường xuyên nóng do thiếu khoảng thoáng. Với hệ thống sân khấu lưu động hoặc rack nhiều cục đẩy, tính toán kích thước ngay từ đầu còn giúp toàn bộ bộ máy gọn hơn, dễ vận chuyển và thuận tiện hơn khi bảo trì sau này.
