Kết nối mixer với soundcard hướng dẫn chỉ 2 phút

Kết nối mixer với soundcard là phương án khá phổ biến khi thu âm, livestream, hát online, làm podcast hay đưa âm thanh từ một hệ thống karaoke, âm thanh hội trường vào máy tính. Mixer đảm nhiệm việc tiếp nhận và trộn nhiều nguồn như micro, nhạc cụ, đầu phát; còn soundcard hay audio interface chuyển tín hiệu âm thanh analog thành tín hiệu số để máy tính có thể ghi, xử lý hoặc phát trực tiếp.

Nghe qua tưởng đơn giản: chỉ cần lấy dây từ mixer cắm sang soundcard là xong. Nhưng thực tế, cắm sai ngõ ra, đưa tín hiệu Line vào Mic Input, để gain quá cao hoặc tạo vòng lặp giữa máy tính và mixer có thể khiến âm thanh bị rè, méo, ù hoặc vang lặp liên tục.

Focusrite phân biệt khá rõ Mic Level, Instrument Level và Line Level, đồng thời cho biết các thiết bị có đầu ra Line Level nên được đưa vào ngõ Line của audio interface. Đây chính là nguyên tắc quan trọng nhất khi ghép mixer với soundcard.

Bài viết dưới đây sẽ đi từ cách hiểu hệ thống, chọn cổng, chọn dây đến cân chỉnh thực tế để bạn có thể tự kết nối mixer với soundcard mà không phải “cắm thử từng lỗ”.

Mixer và soundcard đóng vai trò gì trong hệ thống?

Trước khi kết nối, nên hiểu nhiệm vụ của từng thiết bị.

Mixer dùng để gom và xử lý nhiều nguồn âm thanh

Mixer có thể nhận nhiều nguồn tín hiệu cùng lúc như:

• Micro có dây, micro không dây.
• Guitar, keyboard và các nhạc cụ điện tử.
• Điện thoại, laptop hoặc đầu phát nhạc.
• Receiver micro.
• Thiết bị effect hoặc processor ngoài.

Sau đó người dùng có thể điều chỉnh gain, EQ, compressor, effect, PAN và mức âm lượng của từng kênh trước khi trộn chúng thành một hoặc nhiều đường tín hiệu đầu ra.

Yamaha mô tả mixer là trung tâm tiếp nhận nhiều tín hiệu và phân phối chúng tới loa chính, monitor, thiết bị ghi hoặc các đầu ra cần thiết. Một số mixer hiện đại còn tích hợp luôn kết nối USB với máy tính.

Soundcard chuyển âm thanh sang dữ liệu cho máy tính

Trong bài này, “soundcard” được hiểu theo cách gọi phổ biến của người dùng Việt Nam, tức audio interface dùng cho thu âm hoặc livestream.

Audio interface nhận tín hiệu analog từ mixer, micro, nhạc cụ hoặc thiết bị khác, chuyển tín hiệu thành dạng số rồi gửi vào máy tính qua USB, USB-C, Thunderbolt hoặc giao thức tương ứng.

Audient cho biết Line Input trên audio interface được thiết kế để nhận những nguồn đã có mức tín hiệu Line Level như keyboard, synthesizer hoặc thiết bị âm thanh bên ngoài. Mixer cũng thuộc nhóm thiết bị thường đưa tín hiệu ra ở mức line.

Có thể hình dung đơn giản:

Micro, nhạc cụ → Mixer → Soundcard → Máy tính

Mixer lo phần “trộn”.

Soundcard lo phần “đưa âm thanh vào máy tính”.

Máy tính lo phần “ghi, stream hoặc xử lý”.

Có nhất thiết phải dùng cả mixer và soundcard không?

Không phải hệ thống nào cũng cần cả hai.

Nếu chỉ thu một hoặc hai micro, một audio interface có đủ input thường đã đáp ứng được nhu cầu. Ngược lại, khi cần xử lý nhiều micro, nhiều nhạc cụ hoặc muốn kỹ thuật viên cân chỉnh trực tiếp bằng fader vật lý thì mixer trở nên hữu ích.

Một trường hợp khác là mixer đã tích hợp USB audio interface. Yamaha MG dòng XU chẳng hạn có khả năng kết nối USB trực tiếp với máy tính; hãng hướng dẫn sử dụng cổng USB để truyền tín hiệu giữa mixer và computer.

Behringer FLOW 8 hay XENYX 802S cũng là ví dụ về mixer có chức năng USB/audio interface tích hợp.

Trong trường hợp này, bạn có thể không cần thêm soundcard rời nếu chức năng USB của mixer đã đáp ứng đủ số kênh, chất lượng chuyển đổi và cách routing mong muốn.

Tuy nhiên mixer analog không có USB, hoặc người dùng muốn tận dụng một audio interface tốt hơn, thì kết nối Mixer → Soundcard → Computer vẫn rất hợp lý.

Nguyên tắc quan trọng nhất khi kết nối mixer với soundcard

Lấy tín hiệu Line Out của mixer vào Line Input của soundcard

Đây là cách kết nối tiêu chuẩn.

Mixer đã có preamp và đã nâng tín hiệu micro lên mức phù hợp ở bên trong. Tín hiệu đầu ra Main Out, Monitor Out, Control Room Out hoặc AUX Out thông thường là tín hiệu line.

Vì vậy ở phía soundcard, nên tìm ngõ Line Input.

Focusrite giải thích rằng line level là mức tín hiệu dùng để kết nối các thiết bị âm thanh phần cứng với audio interface, đồng thời nhiều interface hiện nay nhận Line Input qua jack 6,35 mm TRS.

Sơ đồ cơ bản:

Mixer Main Out L → Soundcard Line Input 1

Mixer Main Out R → Soundcard Line Input 2

Sau đó:

Soundcard USB → Máy tính

Đây là cách dễ áp dụng nhất khi muốn đưa bản mix stereo hoàn chỉnh vào máy tính.

Không nên đưa output mixer vào đầu vào đang để chế độ Instrument

Instrument Input thường được thiết kế cho guitar hoặc bass điện cắm trực tiếp.

Nó có trở kháng và độ nhạy khác với Line Input.

Nếu output mixer đang ở Line Level nhưng soundcard lại đặt đầu vào thành INST/Hi-Z, mức tín hiệu và gain staging có thể không còn phù hợp.

Vì vậy trên những audio interface có nút LINE/INST, hãy chọn LINE khi lấy tín hiệu từ mixer.

Không để preamp soundcard khuếch đại quá mạnh

Một sai lầm thường gặp là:

Mixer đã đưa tín hiệu ra khá lớn → vào soundcard → lại tăng Gain rất nhiều.

Khi đó tín hiệu có thể clip ngay ở đầu vào soundcard dù âm lượng trên phần mềm chưa chắc nhìn có vẻ quá lớn.

Focusrite khuyến nghị gain cần được đặt theo mức nguồn tín hiệu thực tế và quan sát meter để đảm bảo tín hiệu đủ lớn nhưng không clipping.

Khi nối mixer với Line Input, thường nên bắt đầu bằng gain thấp rồi tăng từ từ nếu cần.

Các cách kết nối mixer với soundcard phổ biến

Không có một sơ đồ duy nhất đúng cho tất cả mọi hệ thống. Cổng nào nên dùng phụ thuộc vào mục đích.

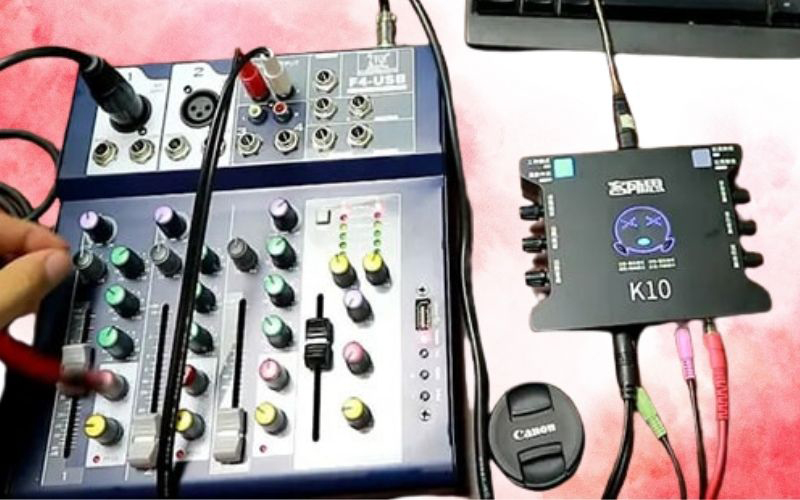

Kết nối Main Out của mixer với soundcard

Đây là cách đơn giản và phổ biến nhất.

Sơ đồ:

Micro/nhạc cụ → Mixer

Mixer Main Out L/R → Soundcard Input 1/2

Soundcard USB → Laptop/PC

Ưu điểm là những gì bạn nghe ở Main Mix gần như cũng là những gì máy tính nhận được.

Cách này phù hợp với:

• Livestream biểu diễn.
• Livestream bán hàng có nhiều micro.
• Thu âm một bản mix hoàn chỉnh.
• Podcast nhiều người.
• Quay video sự kiện.
• Ghi lại buổi biểu diễn.

Điểm cần chú ý là khi kỹ thuật viên thay đổi fader Main hoặc từng channel, tín hiệu ghi cũng có thể thay đổi theo tùy cấu trúc routing của mixer.

Kết nối AUX Out của mixer với soundcard

Đây là phương án linh hoạt hơn và rất đáng dùng trong livestream.

Thay vì lấy Main L/R, có thể tạo riêng một AUX Mix rồi gửi AUX Out sang soundcard.

Ví dụ hệ thống hội trường đang sử dụng:

Micro MC
Micro ca sĩ
Nhạc nền
Video từ laptop
Hiệu ứng

Âm thanh tại hội trường cần nhiều micro và nhạc lớn.

Nhưng livestream có thể cần giọng MC lớn hơn, nhạc nhỏ hơn.

Nếu lấy thẳng Main Out, hai môi trường phải dùng gần giống một bản mix.

Nếu dùng AUX, kỹ thuật viên có thể tạo:

Main Mix → Loa hội trường

AUX Mix → Soundcard → Livestream

Đây là cách làm rất hiệu quả vì khán giả tại phòng và người xem online không nhất thiết cần nghe cùng một tỷ lệ âm lượng.

Với mixer có đủ AUX hoặc bus, đây thường là phương án mình ưu tiên cho hệ thống livestream sự kiện.

Dùng Record Out hoặc Tape Out

Nhiều mixer analog nhỏ có cặp RCA ghi REC OUT, TAPE OUT hoặc tương tự.

Đây cũng có thể là nguồn tín hiệu đưa vào soundcard nếu mức và chuẩn đầu vào phù hợp.

Ví dụ:

Mixer REC OUT RCA L/R
↓
Dây RCA → TRS hoặc RCA → RCA
↓
Soundcard Line Input

Ưu điểm là không cần chiếm Main Out.

Tuy nhiên REC OUT trên một số mixer có routing hoặc mức tín hiệu cố định khác Main, vì vậy cần xem manual của đúng model trước khi kết nối.

Không nên nhìn thấy cổng RCA là mặc định coi mọi thiết bị đều giống nhau.

Kết nối mixer mono với soundcard

Nếu mixer chỉ xuất một đường mono hoặc nhu cầu livestream chỉ cần mono, có thể đưa một output vào một Line Input trên soundcard.

Ví dụ:

Mixer Mono Out → Soundcard Input 1

Trong OBS hoặc DAW, sau đó cấu hình kênh này phù hợp.

Cách này đặc biệt hữu ích với hệ thống phát biểu đơn giản, nơi stereo không đem lại nhiều lợi ích nhưng khả năng nghe rõ giọng nói lại quan trọng hơn.

Nên dùng dây nào để kết nối mixer với soundcard?

XLR sang TRS

Đây là một lựa chọn thường gặp khi mixer có Main Out XLR còn soundcard nhận Line Input qua TRS 6,35 mm.

Sơ đồ:

Mixer XLR OUT → TRS 6,35 mm Line Input

Nếu cả hai thiết bị hỗ trợ balanced, nên sử dụng dây được đấu đúng chuẩn balanced.

Rane lưu ý rằng kết nối balanced được thiết kế để hạn chế ảnh hưởng của nhiễu tốt hơn, đặc biệt quan trọng khi đường dây dài hoặc hệ thống có nhiều thiết bị điện.

TRS sang TRS

Nếu mixer có TRS balanced output và interface có TRS line input thì đây là một phương án rất gọn.

TRS → TRS

Lưu ý TRS trong trường hợp này đang mang một tín hiệu mono balanced, không nên nhầm với jack stereo headphone chỉ vì chúng cùng có ba tiếp điểm Tip-Ring-Sleeve.

RCA sang TRS hoặc RCA sang RCA

Đây là cách thường gặp với mixer nhỏ hoặc thiết bị dân dụng.

RCA là kết nối unbalanced nên phù hợp hơn với đường dây ngắn và môi trường ít nhiễu.

Nếu cần kéo dây dài qua sân khấu, hội trường hoặc khu vực nhiều dây nguồn, nên cân nhắc giải pháp balanced phù hợp thay vì kéo RCA hàng chục mét.

Rane cũng khuyến nghị hạn chế chiều dài dây unbalanced khi có thể và thiết kế hệ thống kết nối balanced đúng cách cho những đường truyền cần khả năng chống nhiễu tốt.

Cách kết nối mixer với soundcard từng bước

Tắt hoặc giảm âm lượng trước khi cắm dây

Trước khi đấu nối, đưa:

Master mixer xuống thấp.

Gain soundcard xuống thấp.

Monitor speaker hoặc loa kiểm âm xuống mức an toàn.

Thao tác này giúp tránh tiếng “bụp” lớn khi cắm jack và hạn chế trường hợp tín hiệu bất ngờ quá mạnh.

Kết nối nguồn âm vào mixer

Cắm micro, nhạc cụ và nguồn nhạc như bình thường.

Điều chỉnh gain từng channel sao cho tín hiệu khỏe nhưng không clipping.

Ở bước này chưa cần quan tâm soundcard.

Hãy làm cho bản mix trên mixer hoạt động ổn trước.

Chọn output phù hợp trên mixer

Nếu muốn máy tính nhận đúng bản mix đang phát ra loa:

Dùng Main Out.

Nếu muốn tạo bản mix riêng cho stream:

Dùng AUX/Bus Out.

Nếu chỉ cần ghi nhanh và mixer hỗ trợ:

Có thể xem xét REC Out.

Việc chọn đúng output ngay từ đầu sẽ giúp phần routing sau đó đơn giản hơn.

Cắm vào Line Input của soundcard

Đây là bước quan trọng nhất.

Nếu soundcard có combo XLR/TRS, hãy kiểm tra manual để xác định cách chọn chế độ Line.

Trên nhiều interface, jack TRS được sử dụng cho nguồn line/instrument, còn XLR đi vào mic preamp. Focusrite cũng lưu ý rằng phần lớn các sản phẩm hiện tại của hãng nhận Line Level thông qua jack 6,35 mm và cần đặt đúng chế độ đầu vào.

Nếu có nút INST:

Tắt INST và chọn LINE.

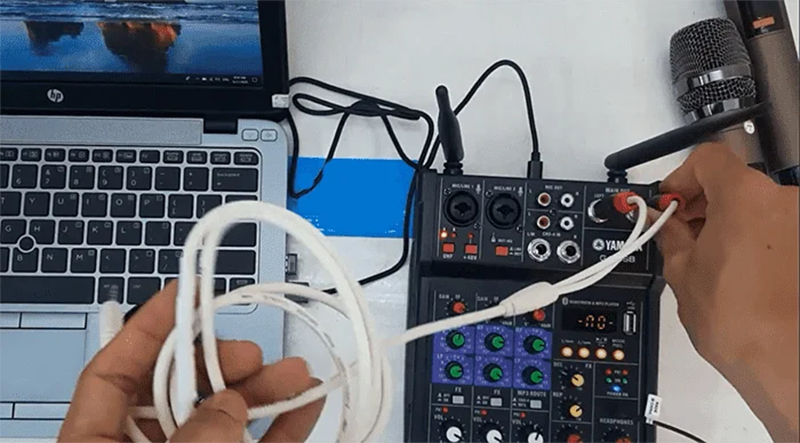

Kết nối soundcard với máy tính

Cắm USB hoặc USB-C theo thiết kế của interface.

Máy tính cần nhận đúng audio device và driver tương ứng nếu nhà sản xuất yêu cầu.

Trong DAW, OBS hoặc phần mềm livestream, chọn soundcard làm Audio Input Device.

Focusrite hướng dẫn trong OBS có thể tạo Audio Input Capture rồi chọn audio interface làm nguồn đầu vào.

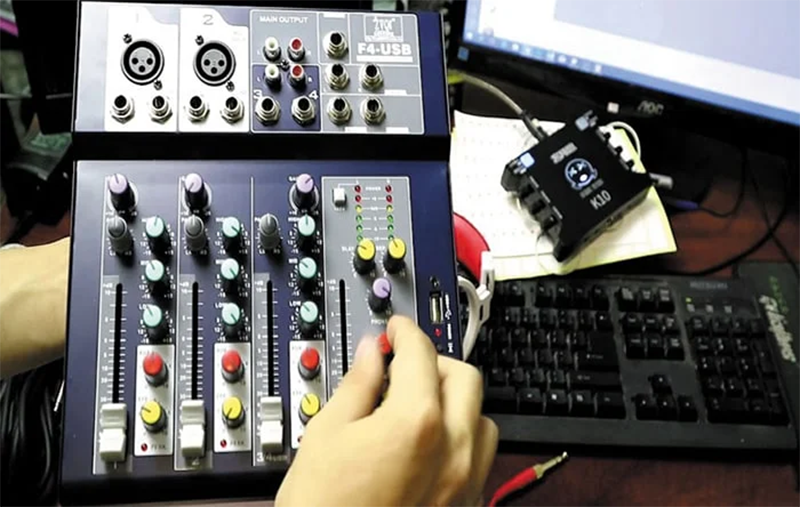

Tăng gain từ từ

Phát nhạc và nói vào micro ở mức thực tế.

Tăng output mixer và gain soundcard từng chút một.

Đừng căn bằng cách nói rất nhỏ rồi tăng gain thật cao. Khi ca sĩ hát mạnh hoặc MC nói lớn hơn bình thường, tín hiệu có thể clip ngay.

Mục tiêu không phải làm meter “đầy” mà là để đủ headroom cho những đỉnh tín hiệu bất ngờ.
